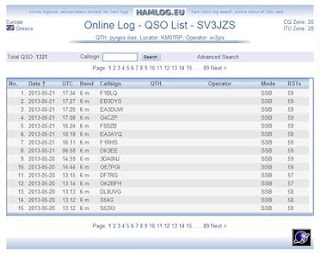

καλημερα και παλι κανω μια ανανεωση και παραθετω μερικες απο τις επαφες που ειχα με την κεραια .
Δουλευει αψογα και με τελειο συντονισμο παρατηρηστε καλα τις επαφες.
Εδώ πάλι συνάδελφοι για να σας δείξω κάποια σχέδια για την κατασκευή μιας yagi 4el. για τους 50 mhz.
Η κεραία έχει κατασκευαστει από μένα και την σχεδίασα και πιστεύω οτι θα παίξει καλά όπως η uhf που ανάρτησα πριν λίγες μέρες.
Αυτή είναι η κεραία ,το ηλεκτρικό της διάγραμμα.
1
στο 2ο σχέδιο ειναι οι διαστάσεις της κεραίας το boom είναι απο αλουμίνιο 25mm x25mm τετράγωνο δηλαδή και μήκος 1.8m .
Τα στοιχεία είναι φ12 και σε επαφή επάνω στο boom. Φυσικά το οδηγό στοιχείο είναι μονωμένο επάνω στο boom.
η τροφοδοσία της γίνετε απ¨"ευθείας με καλώδιο 50 ohm.
στην 4 φωτο βλέπετε μοίρες ακτινοβολίας και λοβό
4
βλέπετε τα db k fb της κεραίας
η κατασκευή της είναι πολύ εύκολη αρκεί να υπάρχουν τα υλικά
αν κάποιος συνάδελφος την κατασκευάσει να μου γράψει κάποιο σχόλιο για την συμπεριφορά της.
73ς sv3jzs
