13 el. 144.300mhz de SV3JZS

ΚΑΛΗΜΕΡΑ ΑΠΟ ΤΟΝ ΗΛΙΟΛΟΥΣΤΟ ΠΥΡΓΟ .....για σιγα σιγα να αρχισουν οι κατασκευες για τον ΙΟΥΝΙΟ 13el. 144.300mhz ....λεμε τωρα για οσους εχουν κ' μπορουν............73 de SV3JZS



Πέμπτη, 18 Φεβρουαρίου 2016

construction inductor variable coil de SV3JZS

καλησπερα σε ολους...σημερα θα παρουσιασω την  κατασκευη ενος πηνιου ρολερ

πρωτα πηγα σε ενα φιλο τορναδορο και εκοψε βολτες σε τουμπο ενισχυόμενο
μετα στις ταπες προσαρμοσα ντιζες 4mm και προσαρμοσα και τον στατορα


η χωρητικότητα ειναι  62uH


μετα εβαλα και το αποστατη απο τεφλον


και τελος τοποθετησα το πτυσομενο κεραιακι και στο κατω μερος το χάλκινο σωληνα
ειναι μια portable antenna βασισμενο στο σχεδιο του WB9DLC την οποια ειχα κανει



αλλα θελοντας να εκμεταλλευτω ολες τις σπυρες  κατασκευασα το ρολερ ...δεν εχω δει σε αλλο σαιτ
αυτο τον τροπο ....αυτα ....73 de SV3JZS

Τετάρτη, 4 Μαρτίου 2015

mounting bracket for yaesu ft-857d ........sv3jzs

Καλημερα σε ολους...στο παρακατω σαιτ http://www.m0pzt.com/?portable μου αρεσε αυτη η κατασκευη για portable εξοδους μια και πιανει και η ανοιξη σιγα σιγα και εκατσα και το εκανα ....πολυ βολικο απο οτι βλεπω και εγω ....στο δικο μου περιλαμβανει και 1α μικρο tuner που το ειχα καιρο κατασκευασει το FT-857D το αναλογικο της LDG και 2 βασεις για vhf/uhf κ' hf antenna .........και στο κατω μερος χωρος για μπαταρια...........




video

Παρασκευή, 29 Αυγούστου 2014

κατασκευη ανεμο γεννητριας de SV3JZS

Kαλησπερα σε ολους , σημερα θα κανω αυτη την αναρτηση της κατασκευης ανεμο γεννητριας γιατι πιστευω οτι εναρμονιζετε με το ραδιο ερασιτεχνισμο ,και οχι μονο, οταν χρειαστουμε ρευμα σε καποιο βουνο και δεν διαθετουμε ηλεκτρ.γεννητρια ή φωτοβολταικα πανελ ειναι αξιολογη για τις μπαταριες....,και τα πανελ βεβαια αλλα ειναι πολυ πιο ακριβα απο την κατασκευη αυτη......, λοιπον ξεκιναμε με την ευρεση ενος δυναμου αυτοκινητου απο καποιο συνεργειο ή παλιατζη , και θα του κανουμε καποιες μετατροπες και στα πηνια του στατορα και στου ροτορα  πρωτα ξεπρεσαρουμε  τον ροτορα και βγαζουμε εκτος το πηνιο που εχει στον αξονα θα περαστουν 2 μαγνητες τυπου ηχειου τωρα εγω εβαλα αυτους τους 2 που ειναι φθηνοι  εσεις μπορειτε να βαλετε νεοδυμιου για πιο πολυ δυναμη αλλα ειναι ακρηβοι (80χ40χ15mm διασταση  φωτο 1


1
αφου τορναρουμε το ροτορα ωστε να τους περνει ακριβως  φωτο 2

2
ξανα τοποθετουμε τον αξονα με τους μαγνητες πλεον φωτο 3

3
αυτο το κομματι τις μετατροπης τελειωσε και παμε στην αλλαγη του πηνιου του στατορα φωτο 4,5,6,

4

5

6

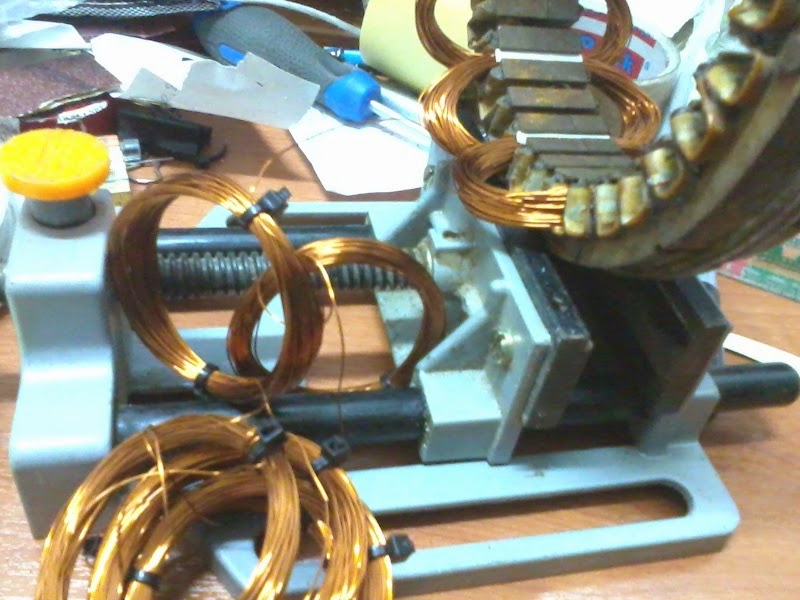

ειναι η περιελειξη του νεου πηνιου και αυτο γινεται ωστε οι στροφες για να παρουμε την ταση
 (dc) και την ενταση (Αh) να ειναι χαμηλες εαν ομως τοποθετησετε ακριβους μαγνητες μπορει να μην χρειαστει αλλαγη το πηνιο .....οι περιελειξη γινεται σε 3 φασεις  καθε φαση αποτελειτε απο 12 πηνια d φ50mm απο συρμα 0,50mm και στροφες οσες χρειαζετε ωστε να μπουν μεσα στις υποδοχες του στατορα, εγω εβαλα 50 , και προσοχη να μην εχει επαφη απο γδαρσιμο ο στατορας ή το συρμα και βραχυκυκλωνει..θελει περασμα με καποιο μονοτικο υγρο (πολυεστερα....)

7
αρα 3 φασεις απο 12 συνολο 36 πηνια  και τοποθετησει ανα 2η σειρα (φωτο 7 ) δηλαδη βαζουμε στην 1α θεση και μετα αφηνουμε 2 και βαζουμε στην 3η  οταν τελειωσει η 1η φαση βαζουμε στην σειρα την 2η και μετα την 3η .........

8

9


και οι 3 φασεις θα βγαλουν 6 ακρες  τα 3α αρχικα καλωδια θα κοληθουν μεταξυ του και τα 3 του τελους καθε φασεις θα πανε σε τρεις γεφυρες ανορθωσης ωστε το AC  ρευμα που θα παραγουμε απο την γεννητρια θα γινει DC (φωτο8 ,10 )..η φορα τυλιγματος καθε  πηνιου ειναι αντιθετη (φωτο 9 )

10

εδω θα χρειαστουμε και τον αυτοματο του δυναμου ωστε οταν θα φορτιζει την μπαταρια να μην εχει προβλημα σκασιματος ή βρασιμο απο υπερφορτωση.
Στα βιντεο θα τα δειτε ολα οπως και την βαση στερεωσης ....καποια σχολια απο ολα μην τα λαβετε υποψη....73 de SV3JZS  ΔΗΜΗΤΡΗΣ.

video

video


video


video


Υ.Γ. Τελευταιο ειναι το αποτελεσμα χωρις να εχω τελειωποιησει την φτερωτη (plantes)....73


video


Δευτέρα, 21 Ιουλίου 2014

control box..........

Καλημερα...... αυτη ειναι μια αλλαγη που εκανα στο κουτι χειρισμου ...ενας θορυβος ασχημος που ακουγετε ειναι λογω της απωλειας τορνου και τα χερια μου δεν ειναι ιδανικα να τον αντικαταστισουν ....στο προσεχως μελλον βελτειωση.....................



video

Παρασκευή, 18 Ιουλίου 2014

Antenna rotor by SV3JZS

Καλημερα σε ολους....σημερα τελειωσα με τον ροτορα που ειχα αρχισει την κατασκευη παραθετω ενα βιντεο και θα καταλαβετε οι περισσότεροι.....αυτα και παλι καλημερα και πολλα 73 .........de SV3JZS....Υ.Γ. δεν ξερω ακομα τις αντοχες του οταν τοποθετηθει ,πιστευω συντομα, θα βγαλω ενα
συμπερασμα.......................




video

Κυριακή, 1 Ιουνίου 2014

construction antenna tuner QRP

Φιλοι μου σημερα κατασκευασα ενα antenna tuner qrp απο τα 20-6m και επειδη δεν ειχα μεταβλητους εως 500 pf εβαλα μεχρι 175pf που ειχα ...........73 de sv3jzs





Πέμπτη, 15 Μαΐου 2014

rotor construction

Καλημερα σε ολους.....με αφορμη το προβλημα που ειχα με τον ροτορα ειπα να κατασσκευασω εναν απλο αλλα δυνατο χωρις πολλα καλουδια .....υλικα που βρισκεις παντου χωρις δαπανες ή μηδαμινες.....1α μειωτηρα απο τεντες 1α γραναζι απο παπακι (σασμαν ) 1α μοτερ απο ηλεκ. παραθυρα..ενα διακοπτη on-of-on αυτοκινητου .....παραθετω ενα βιντεακι για μια ιδεα κ' εχω σκοπο να κανω μια πατεντουλα ωστε εχω τουλαχιστον στο κοντρολ τα 4 σημεια του οριζ. N. S. W. E. ...οταν τελειωσει θα γραψω περισοτερα στοιχεια..............73 de sv3jzs Δημητρης
